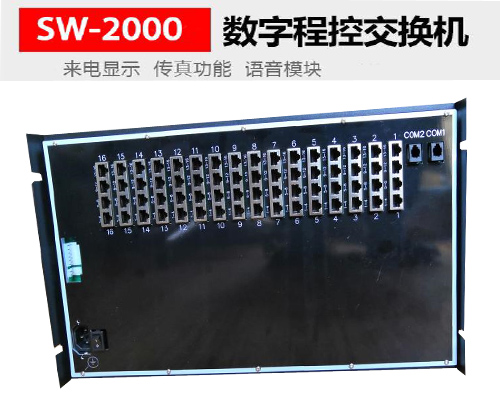

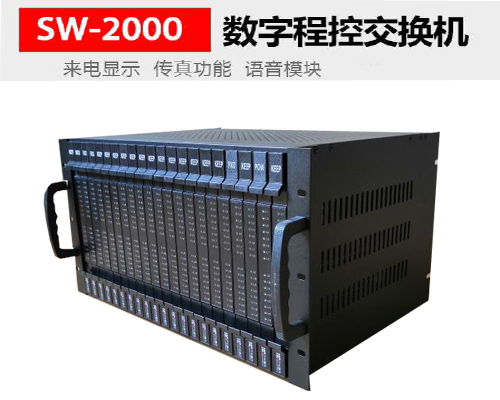

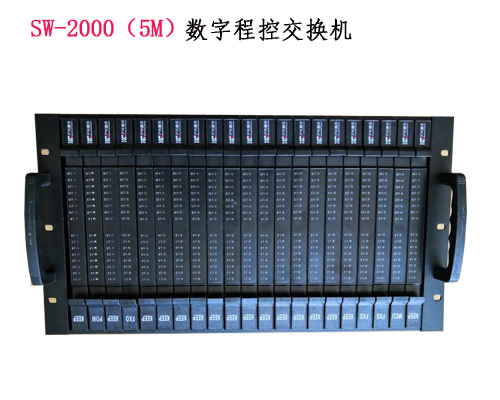

SW-2000（5）型 数字程控交换机

产品概述

SW-2000（5M）型数字程控交换机（以下简称“5M 型数字程控交换机”）是我公司在多年数字程控

交换技术基础上研发的新一代数字程控交换机，是通信技术的新一代产品，具有使用方便灵活、可靠性

高、容量大等，机型广泛应用于商务办公、工厂、医院、酒店、学校等企事业单位。

5M 型数字程控交换机采用了模块化设计，系统大支持256FXS 或者支持128 门分机+128 环路中继，

提供2 个E1 接入，E1 信令协议可配置为NO.1、PRI 信令和NO.7，R2 信令等，支持4 线E&M 中

继，磁石接口，支持PCM 远端光纤接入，应用于各种环境灵活组网。系统采用模拟分机和环路中继混插

的组合模式，客户可以根据自身的需求来具体配置分机数量和环路中继数量。

产品特点技术参数

提供E1、E&M、载波、磁石、环路、光纤等多种接口。

全分散控制、模块化结构、采用DSP 和FPGA 高可靠集成

芯片，整机低功耗、K20三级防雷措施、故障诊断和检测

功能、支持热备份、热插拔技术。

全数字全时隙交换技术，各种板卡混插，结构化设计，配

置灵活，系统资源共享。

双模供电（AC220V，DC-48），DC48V 馈电，传输可达15Km。

内部型号5M

工作电压AC220V±10%，50Hz 或者DC-48

最大功耗≤150W

待机功耗≤50W

FSX 馈电DC48V

串音衰减>67dB

结构简单6U 一体式框架（带双把手）

电源一体式电源

主控板可选热备份

外线接口环路、E1、E&M，磁石、光纤

环路配置2PCM 或者16~128FXO

内线规格16~256

安装方式标准19英寸机架

规格尺寸483（长）x303（宽）x266（高）

强大的组网功能

高度可靠的性能

结构合理|配置灵活

双路供电技术

系统功能

完善的计费系统、FSK/DTMF 自适应来显、IVR 语音导航、在线升级、一机多号、手机伴侣、用户管理多级权限功能。

分机功能

混合弹编、权限、叫醒、特服、热线、代拨、遇忙转移、多方通话、强插强拆、监听、分组、电话会议、报警联动。

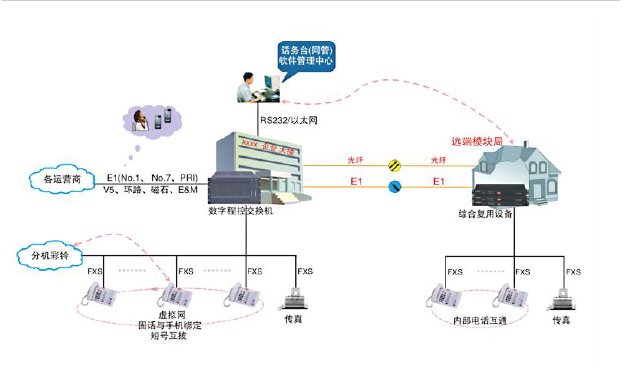

组网方案参考图
