电信级1-8路电话光端机 功能描述

PCM电话光端机设备是我公司自主开发的专用集成电路研制生产的PCM电话业务产品。该设备以大规模集成电路和可编程逻辑芯片为核心，构成话路口(FXS)、交换口(FXO)、以太网等多种接口的PCM综合接入产品。此系列PCM电话设备是在一芯光纤上传输多传输1-8路电话，1路（10/100M以太网数据）的传输设备。设备采用标准桌面型机壳。外形简洁、美观。外部供电为交流220V-直流5V供电。

主要特点 采用模块化设计，集成度高，性能稳定可靠提供1-8路电话传输可提供1路线速100M以太网支持来电显示抗干扰能力强，内置防雷处理单模多模自适应，FC接口

技术指标

语音带宽：8KHZ编解码方式：PCM编解码,每话路256Kb/S,符合ITU-T G.711信令控制：透明支持任意带内信令,符合ITU-T G.732接口通信终端：普通电话机或集团电话，程控交换机(PBX),公用电话外线PSTN网连接方式：电话与交换机模式振铃电压：75V，振铃频率：25HZ/50Hz(FXS)回损：40 db振铃电压：35V振铃频率：17HZ-60HZ阻抗：200Ω+680Ω||0.1μF（FXO）     200Ω+560Ω||0.1μF（FXS）整机功耗：小于6W电话接口类型：RJ11LAN接口：10/100BASE-T RJ45接口光纤接口类型：单纤FC型连接器传输距离：多模0-2KM，单模0-20KM(标准型，远可定制100KM) 光线路速率：155MHZ光发送功率： 不小于-12dBm光接收灵敏度:优于-26dBm工作电压：DC 5V 2A

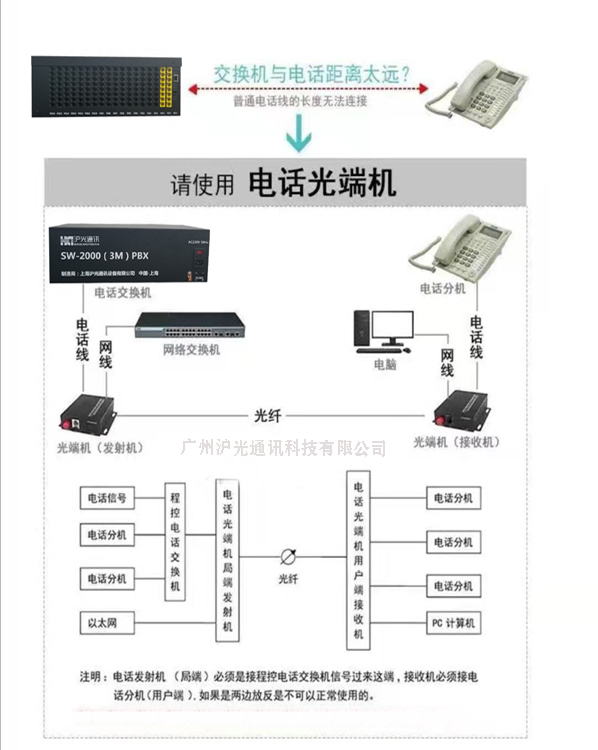

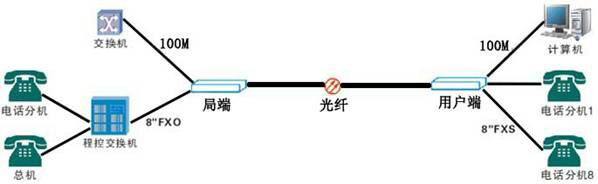

应用图例：
